Quadrad2 Excell EasyPack antenne systeem

De ontvangantenne oplossing voor voor elk schip, aangelegd door uzelf! Het Quadrad2 Excell breedband antenne systeem bestaat -indien compleet gekocht- uit de volgende drie componenten:

• QDA 200 actieve ontvangantenne
• DC-200 DC adapter of de
• Xcell 8 voudige Antenne Splitter

QDA-200 actieve ontvangantenne

Larger picture

Deze antenne omvat een ontvangstbereik van 30 kHz tot 200 MHz en voorziet dus in alle signalen, bijvoorbeeld:

• communicatie (SSB) ontvanger
• Navtex op elke frequentie
• Pinneberg op 147 kHz
• FM autoradio
• AIS (radar) ontvanger
• DSC kanaal 70
• volledig waterdichte antenne, lange levensduur, slagvast kunststof huis
• aangegoten low loss antennekabel
• standaard marifoonvoet
• reeds gemonteerde hoogwaardige miniconnector: gemakkelijk door te voeren
• modern, professioneel design
• lengte slechts x cm.
• kan op polyschip ook binnen!
• kabellengte 3 meter. Verlengkabels naar wens, in eenheden van 5 meter.

De QDA 200 kan rechtstreeks worden aangesloten op ontvangers die 12 Volt op de antenne-uitgang voeren. Heeft uw ontvanger geen 12 Volt antennevoeding, dan gebruikt u de:

DC 200: DC adapter

De DC 200 voorziet de antenne van voedingsspanning, maar splitst tevens het signaal in:

• FM voor de autoradio
• 0 - 30 MHz voor communicatie (ssb) ontvangst
• beschermt zowel de antenne als de ontvangeringang
• ompool- en overspanningsbeveiligd

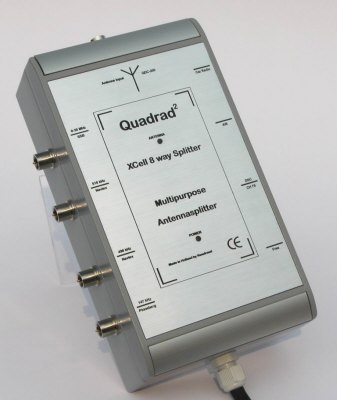

Excell eight way splitter

Larger picture

Het schitterendste object uit het Quadrad2 programma:

U sluit een antenne aan en u kunt acht apparaten “voeden”. Probeert u zich eens voor te stellen wat een enorme reductie van extra antennes en kabels dat kan betekenen. Met de 8-way Excell Splitter heeft u:

• 0 - 30 Mhz lange- midden- en kortegolf voor elke vorm van omroep, wefax en RTTY weersvoorspellingen
• Navtex 518 kHz “Klassiek”
• Navtex 490 kHz weerkanaal
• 147.3 kHz Pinneberg langegolf

Daarnaast vier VHF poorten:

• FM autoradio, kabel reeds aangesloten
• VHF kanaal 70, DSC uitluisteren
• AIS “radar” ontvangst
• nog vrij: weersatelliet???

Alles dus met een apparaat dat iedereen zelf kan aansluiten! Alle ooit mogelijk benodigde onderdelen zijn in het “Easy Pack” aanwezig. Elke elektricien, waar ook ter wereld, kan met zijn standaard gereedschap, de reeds meegeleverde connectors monteren. U kunt dus te allen tijde, waar dan ook, uw installatie optimaliseren.

Het spreekt voor zich dat in de Excell Splitter alle beveiligingen voor antenne als de Splitter zelf, in extenso zijn aangebracht. Een Xcell Broadband Antenna System kan dus gewoon niet stuk!
